EWM ΗΛΕΚΤΡΟΣΥΓΚΟΛΛΗΣΗ PHOENIX XQ 350 PULS DW

Περιγραφή

EWM ΗΛΕΚΤΡΟΣΥΓΚΟΛΛΗΣΗ PHOENIX XQ 350 PULS DW

Η Phoenix XQ 350 puls DW είναι τριφασική inverter ηλεκτροσυγκόλληση MIG/MAG της EWM για βιομηχανική χρήση: παλμική, πολλαπλών διεργασιών, υδρόψυκτη (W) και σε διάταξη decompact (D), δηλαδή με ξεχωριστό τροφοδότη σύρματος Drive XQ. Δίνει 350 A με κύκλο εργασίας 100 % στους 40 °C και συγκολλά χάλυβα, ανοξείδωτο (CrNi) και αλουμίνιο, με συμπαγή σύρματα και σύρματα με πυρήνα.

Διεργασίες συγκόλλησης που περιλαμβάνονται

Δεν χρειάζεται αγορά πρόσθετων καμπυλών: όλες οι καμπύλες για αυτόν τον τύπο μηχανής περιλαμβάνονται από το εργοστάσιο.

• MIG/MAG Standard – συγκόλληση με βραχύ τόξο και τόξο ψεκασμού.
• Παλμική (Impuls) – παλμικό τόξο με ελάχιστα πιτσιλίσματα, για χάλυβα, ανοξείδωτο και αλουμίνιο.
• superPuls – εναλλαγή ανάμεσα σε δύο σημεία λειτουργίας, με μειωμένη θερμική επιβάρυνση.
• forceArc^® XQ / forceArc^® puls XQ – τόξο υψηλής απόδοσης με βαθιά διείσδυση.
• rootArc^® XQ / rootArc^® puls XQ – για ραφές ρίζας, με εύκολη συνέχεια στα περάσματα πλήρωσης και κάλυψης.
• Positionweld – συγκόλληση αλουμινίου σε θέσεις, χωρίς ειδική τεχνική χειρισμού.
• Επιπλέον: συγκόλληση με επενδυμένο ηλεκτρόδιο (MMA), TIG και αρμοκοπή (gouging).

Χαρακτηριστικά

• Συνεργική (Synergic) ρύθμιση με ένα κουμπί· δυνατότητα και μη συνεργικής λειτουργίας, με χειροκίνητη ρύθμιση των παραμέτρων.
• Συνεργικές καμπύλες για συμπαγή σύρματα χάλυβα / CrNi / αλουμινίου και για σύρματα με πυρήνα.
• Προγράμματα ρυθμιζόμενα ανά εργασία συγκόλλησης (JOB), ρυθμιζόμενες λειτουργίες έναρξης και κρατήρα τέλους, αδιαβάθμητη ρύθμιση της δυναμικής του τόξου.
• Άριστα αποτελέσματα MIG/MAG ακόμη και με μακριά καλώδια συγκόλλησης και μακριά ενδιάμεσα πακέτα.
• Τροφοδότης Drive XQ με κίνηση 4 ράουλων EWM eFeed, για ασφαλή προώθηση συμπαγών συρμάτων και συρμάτων με πυρήνα· μονωμένος χώρος σύρματος.
• Ισχυρή ψύξη τσιμπίδας: ψυκτική ισχύς 1500 W, φυγοκεντρική αντλία και δοχείο ψυκτικού 8 λίτρων – μικρότερη φθορά στα αναλώσιμα της τσιμπίδας.
• Εξοικονόμηση ενέργειας χάρη στον υψηλό βαθμό απόδοσης (90 %) και τη λειτουργία αναμονής.
• Αλλαγή πολικότητας συγκόλλησης χωρίς εργαλεία· σύνδεση για τηλεχειριστήριο και τσιμπίδα με χειριστήριο.
• Σύστημα περιβλήματος flexFit: εξαρτήματα και επιλογές στερεώνονται στη μηχανή με κοινά παξιμάδια αυλακιού· φωτεινή μπάρα LED που δείχνει την κατάσταση λειτουργίας.
• Προστασία από πιτσιλίσματα νερού IP23.
• Προαιρετική δικτύωση με το λογισμικό ewm Xnet (μέσω ενσωματωμένου ή εξωτερικού gateway)· θύρα PC για το λογισμικό PC300 XQ.
• Δωρεάν πακέτο WPQR της EWM για πιστοποίηση έως και EXC2 κατά EN 1090, για συγκόλληση μη κραματωμένων χαλύβων έως και S355.

Το σετ περιλαμβάνει

Η μηχανή χειρίζεται αποκλειστικά από τον τροφοδότη σύρματος και συνδέεται μαζί του με το ενδιάμεσο πακέτο καλωδίων. Γι’ αυτό διατίθεται ως σετ τριών ειδών:

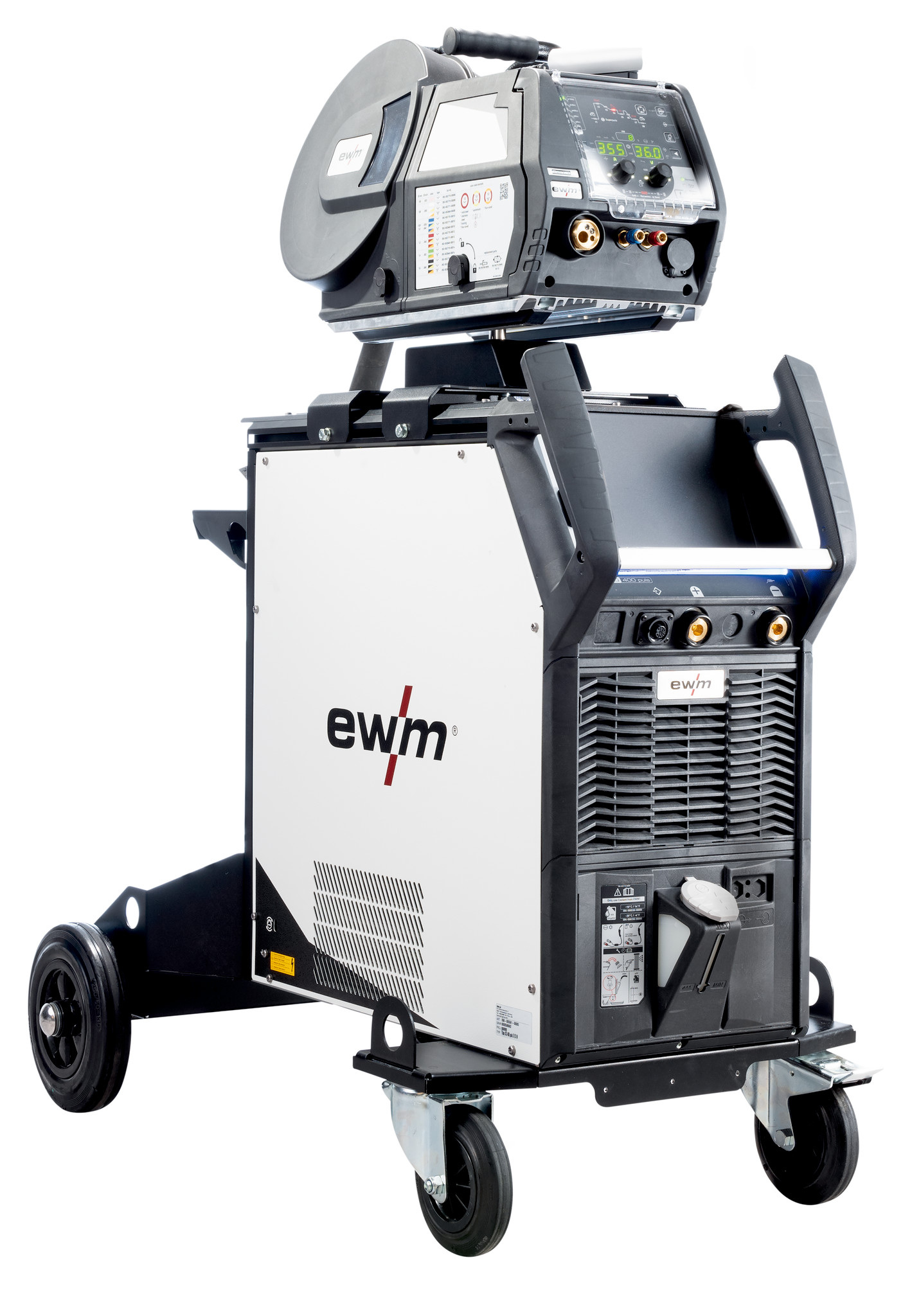

1. Πηγή ρεύματος Phoenix XQ 350 puls DW (κωδ. 090-005643-00001), με ενσωματωμένη μονάδα υδρόψυξης, τροχήλατη βάση με υποδοχή για μία φιάλη αερίου και καλώδιο παροχής 5 m.
2. Τροφοδότης σύρματος Drive XQ HP (κωδ. 090-005570-00002), με χειριστήριο HP-XQ.
3. Υδρόψυκτο ενδιάμεσο πακέτο καλωδίων 14 ακίδων, 70 mm² – επιλέγετε ένα από τα δύο μήκη:
   • 5 m (κωδ. 092-003288-00005), όταν ο τροφοδότης μένει πάνω ή δίπλα στη μηχανή·
   • 10 m (κωδ. 092-003288-00010), όταν ο τροφοδότης μεταφέρεται μακριά από τη μηχανή, κοντά στο σημείο συγκόλλησης.

Για να συγκολλήσετε χρειάζονται επιπλέον, εκτός σετ: υδρόψυκτη τσιμπίδα MIG/MAG με σύνδεση Euro, καλώδιο σώματος με σφιγκτήρα, ρυθμιστής πίεσης αερίου, ψυκτικό υγρό και φις παροχής CEE 32 A.

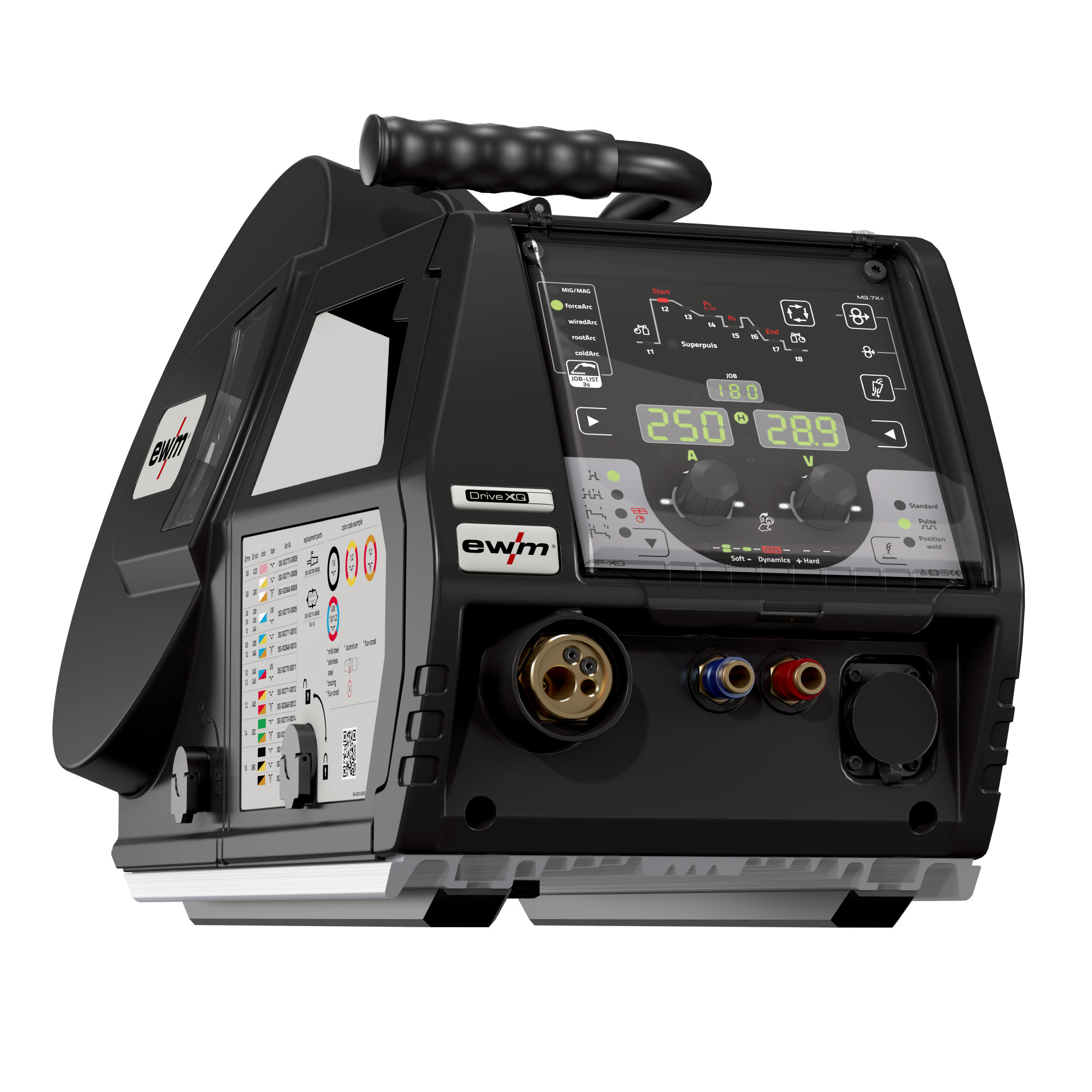

Τροφοδότης σύρματος Drive XQ HP

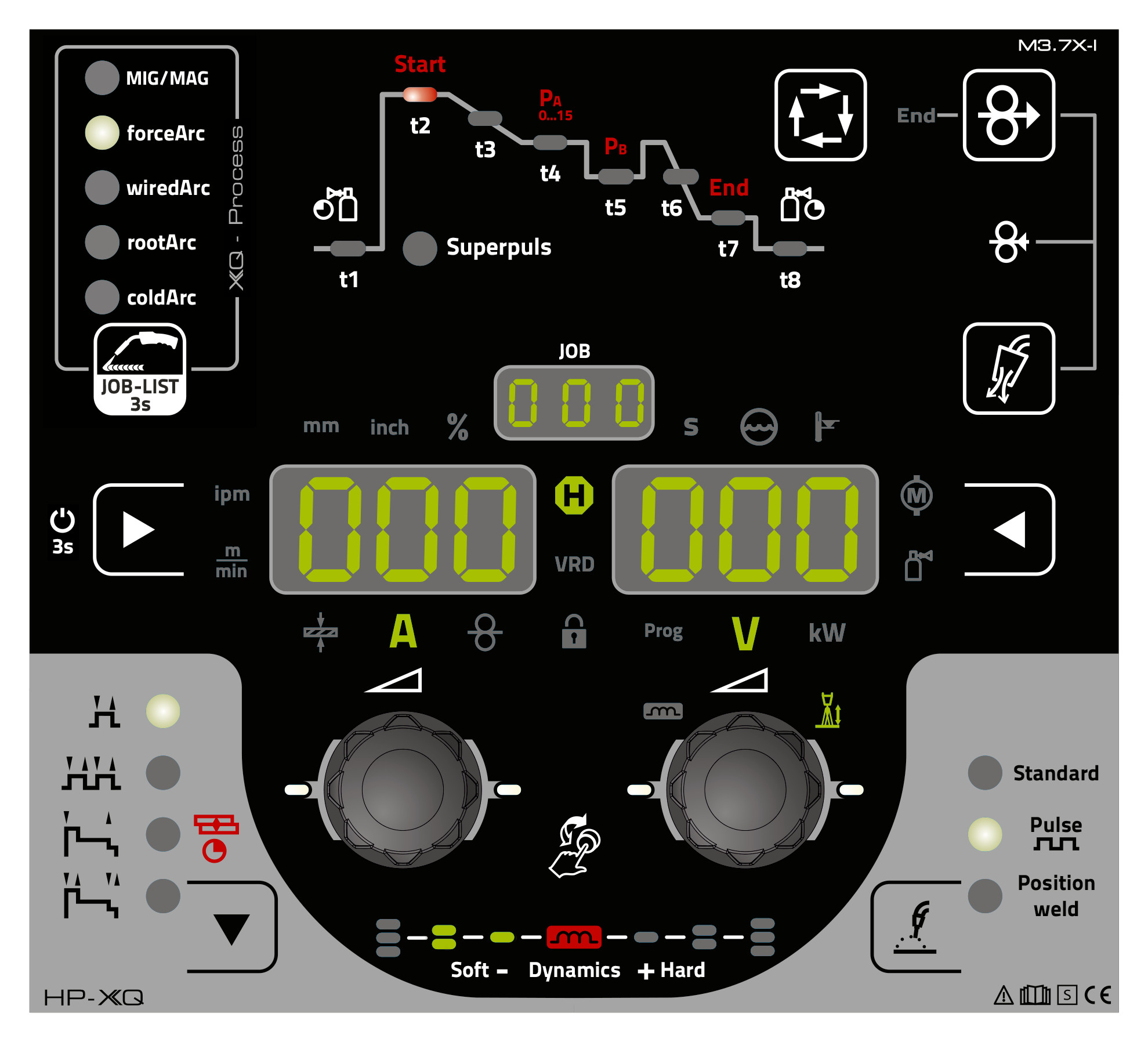

• Χειριστήριο HP-XQ: άμεση πρόσβαση σε όλες τις σημαντικές ρυθμίσεις, με διάγραμμα ροής της συγκόλλησης για εύκολη ρύθμιση των παραμέτρων.
• Γρήγορη αλλαγή διεργασίας συγκόλλησης χωρίς αλλαγή JOB· διόρθωση μήκους τόξου· ρύθμιση της δυναμικής του τόξου από μαλακό σε σκληρό.
• 256 JOB με 16 ελεύθερα ρυθμιζόμενα προγράμματα ανά JOB· λειτουργία 2 χρόνων, 4 χρόνων, ειδική 2 και 4 χρόνων (γέμισμα κρατήρα) και πονταρίσματα.
• Ένδειξη ισχύος σε kW για τον υπολογισμό της ενέργειας ανά μονάδα μήκους· κλείδωμα του χειριστηρίου με ένα κουμπί.
• Κίνηση eFeed με 4 ράουλα (και τα 4 κινητήρια), διπλά ρουλεμάν ανά άξονα, αλλαγή ράουλων χωρίς εργαλεία, ρυθμιζόμενη πίεση ανά ζεύγος ράουλων.
• Για καρούλια σύρματος 300 mm, και 200 mm με αντάπτορα.
• Φορητός, ελαφρύς (15 kg) και συμπαγής· προαιρετικά κατάλληλος για ανύψωση με γερανό. Σταθερή βάση από αλουμίνιο με ολισθητήρες.
• Διαφανές προστατευτικό κάλυμμα, ώστε οι παράμετροι να φαίνονται πάντα· εσωτερικός φωτισμός· ηλεκτρονικά σε χώρο χωρίς σκόνη.
• Προστατευμένες συνδέσεις για το ενδιάμεσο πακέτο και τα καλώδια ελέγχου· αλλαγή πακέτου χωρίς εργαλεία.

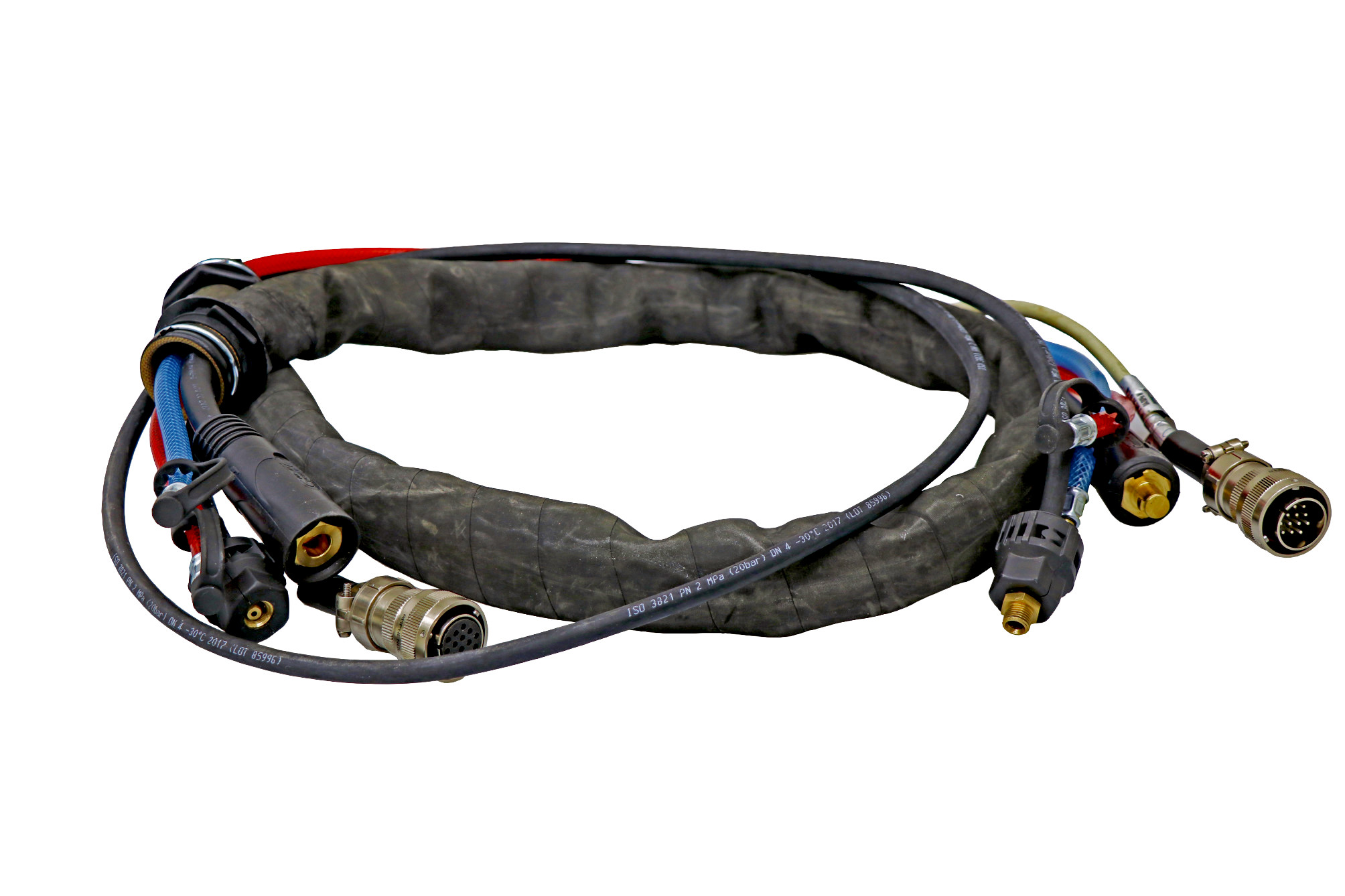

Ενδιάμεσο πακέτο καλωδίων

• Καλώδια ελέγχου για υψηλή μηχανική καταπόνηση, ανθεκτικά στη στρέψη.
• Σωλήνες αερίου προστασίας με υφασμάτινη επένδυση, χωρίς διάχυση· σωλήνες ψυκτικού με χρωματική σήμανση.
• Βύσματα βιομηχανικής ποιότητας, που δεν μπαίνουν ανάποδα· ταχυσύνδεσμοι, συναρμολόγηση χωρίς εργαλεία.
• Μεγάλη διατομή (70 mm²) για αποφυγή πτώσης τάσης.

Τεχνικά χαρακτηριστικά της πηγής ρεύματος

Τι να ξέρετε πριν από την παραγγελία

• Θέλει τριφασική παροχή 400 V· για λειτουργία με γεννήτρια συνιστάται ισχύς τουλάχιστον 18,8 kVA.
• Η τάση δικτύου μπορεί να προσαρμοστεί (440–460 V ή 480–500 V) μόνο από αδειούχο ηλεκτρολόγο.
• Κλάση ΗΜΣ Α: προορίζεται για βιομηχανικό περιβάλλον.
• Βάρος 125,5 kg και διαστάσεις 1152 x 686 x 976 mm: υπολογίστε τον χώρο και τη μεταφορά.
• Το σετ διατίθεται κατόπιν ζήτησης. Επικοινωνήστε μαζί μας για τιμή και χρόνο παράδοσης, αναφέροντας το μήκος καλωδίου που θέλετε (5 m ή 10 m).

Εγχειρίδια χρήσης του κατασκευαστή (αγγλικά, PDF): πηγή ρεύματος Phoenix XQ puls D · τροφοδότης Drive XQ · χειριστήριο HP-XQ
